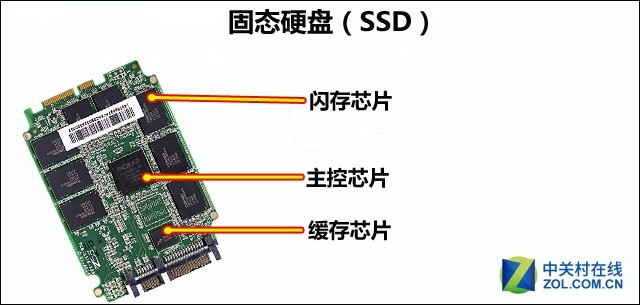

SSD构造(三大核心部件）
SSD主控本质是一颗处理器，主要基于ARM架构，这和手机处理器有相似的一面。也有部分SSD厂家的主控采用RISC架构，使其具备CPU级别的运算能力。
插播：固态硬盘和机械硬盘玩游戏的区别

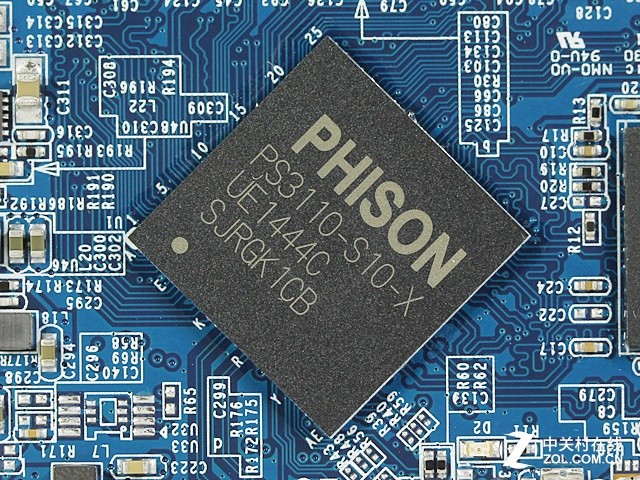

群联PS3110四核主控
就目前来说，SSD主控芯片的运算能力由制造工艺、核心面积的大小（晶体管数量）、核心的数量、频率决定。核心工艺基本停留在55nm，个别在28nm；核心的数量从单核到最多四核。

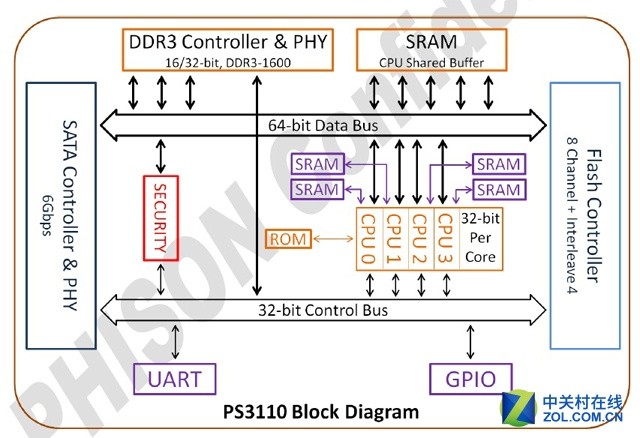

PS3110结构解析图：右侧中间区域标注CPU 0/1/2/3
以Marvell 88SS9189为例，它侧重单个核心的运算能力，其单个核心的面积较大，属于大型双核主控，拥有顶级的运算能力。而群联PS3110主控侧重多核心，其单个核心的面积中等，拥有四个核心，属于高性能的四核主控。
不少玩家认为主控芯片对SSD的性能是决定性的。时过境迁，实际上这是一个误区，一款优秀的四核主控芯片分别配备MLC和TLC闪存，所打造出来的SSD在档次和性能是截然不同的。下面我们就来介绍一下NAND Flash闪存芯片。
SSD的性能取决于主控，同时受制于闪存。闪存（Flash Memory）是一种非易失性存储器，由于其断电时仍能保存数据。相对于主控的核心重要性，闪存在制造工艺相差不大的情况下，对性能影响有限。
同时闪存对SSD的使用寿命有着决定性影响。从SSD的使用寿命和价格，我们从中了解到闪存的三个类型：1、寿命最长，价格最贵的SLC；2、寿命和价格居中的MLC；3、寿命最短、价格最低的TLC闪存。
