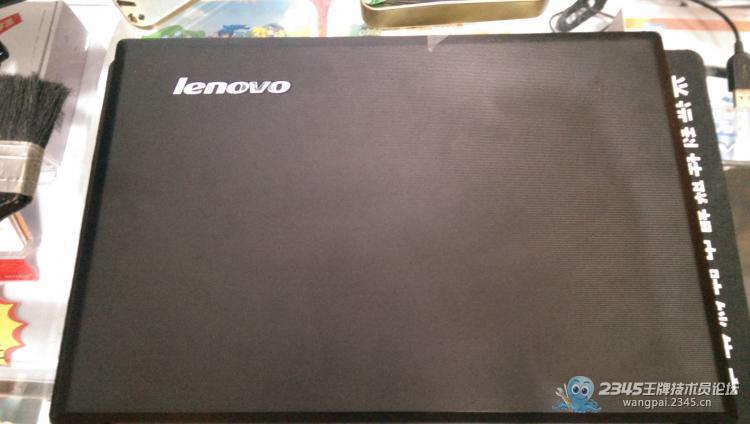

这是一台联想B460的商用笔记本电脑,下面是我进行拆机和清理灰尘的一些图片:这是联想笔记本的A面.上印有联想的英文标志--------LENOVO,其实,我就是卖LENOVO电脑的.只是这台不是我的货.

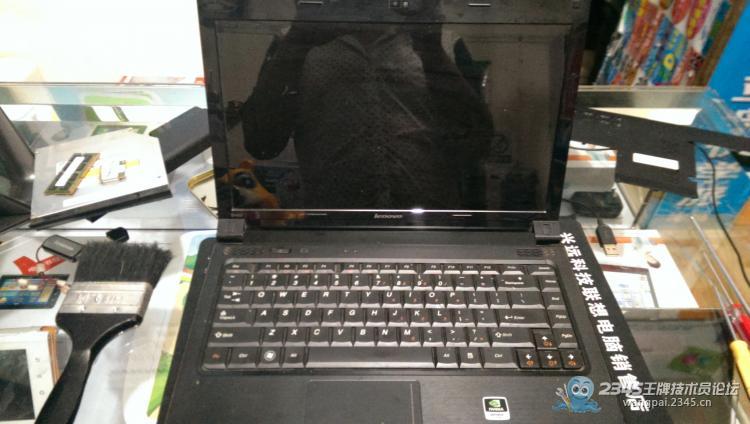

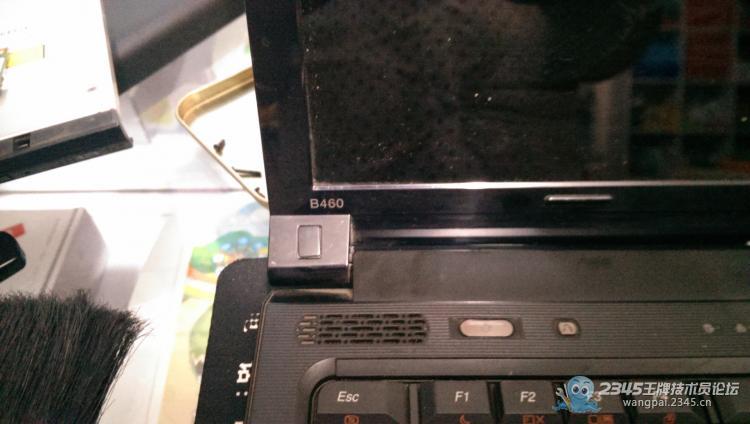

这张图片是掀开屏幕之后拍的
这张图片是笔记本的型号

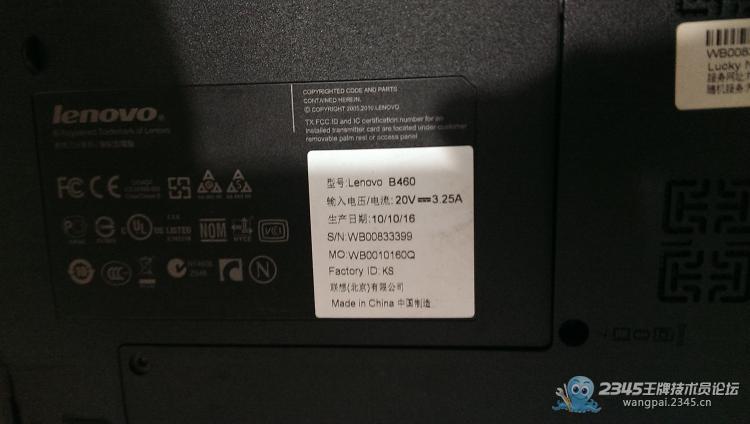

这是笔记本的具体型号和序列号及生产日期

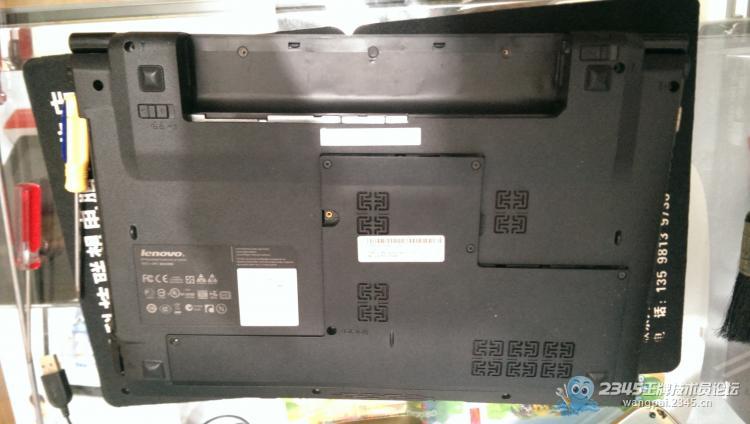

拆开后盖的螺丝

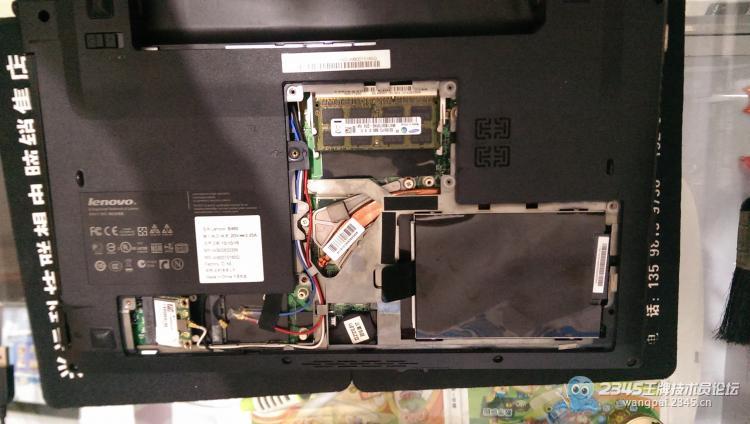

去掉后盖以后,漏出里面的硬盘、内存、无线上网卡和主板的CMOS电池

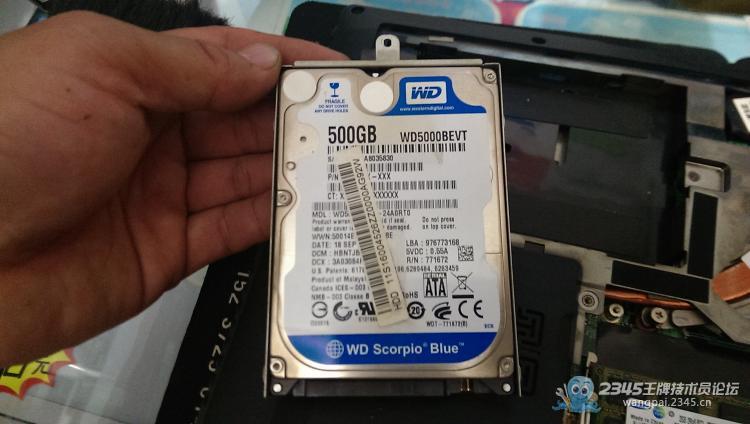

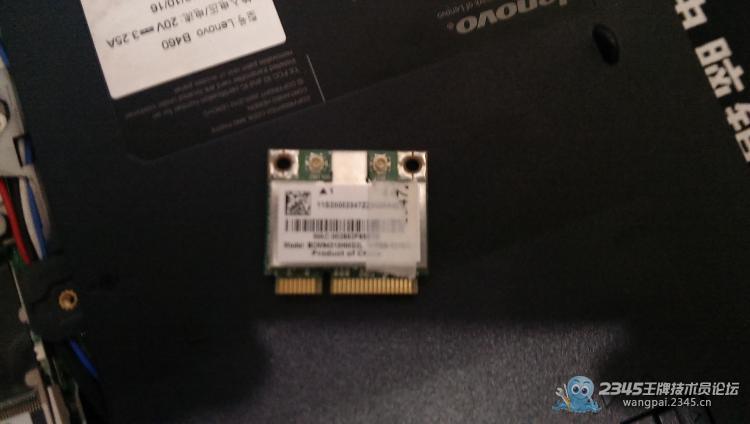

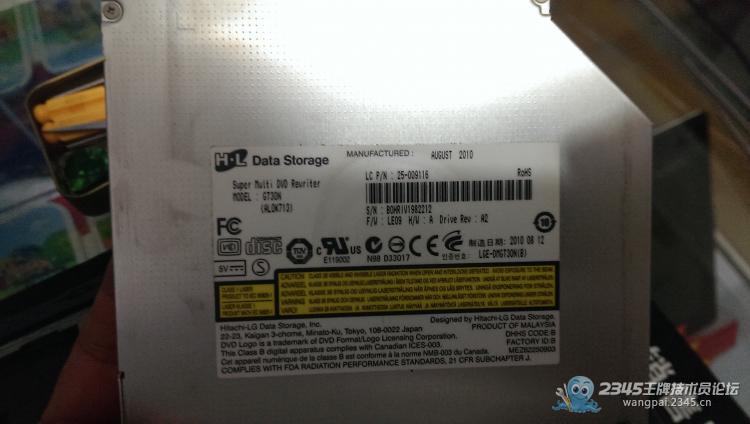

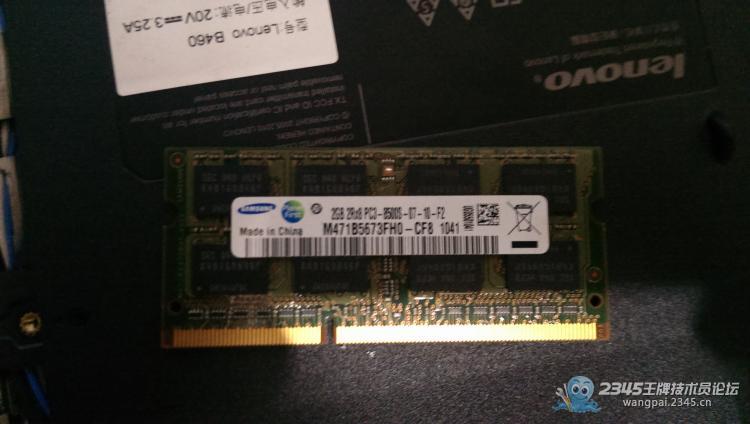

当然了,下一步已经去掉硬盘,内存条,无线上网卡,和光驱

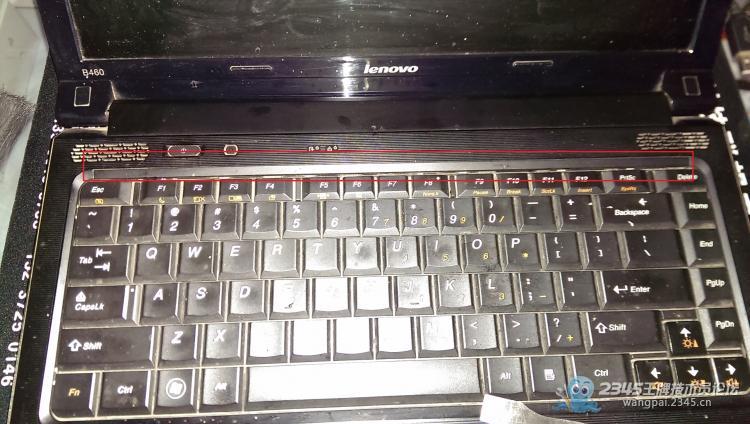

在去键盘的时候,记得先把红色框框内的小长压条掀开去掉,因为里面还有一颗螺丝上着呢,要不然是去不掉键盘的

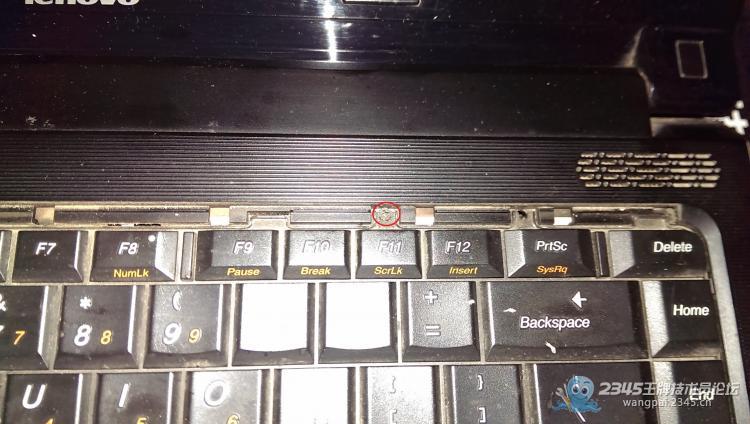

这里还有一颗螺丝需要去掉

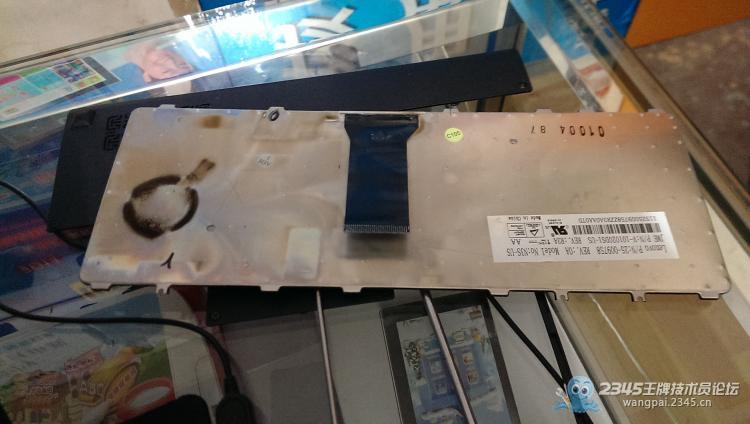

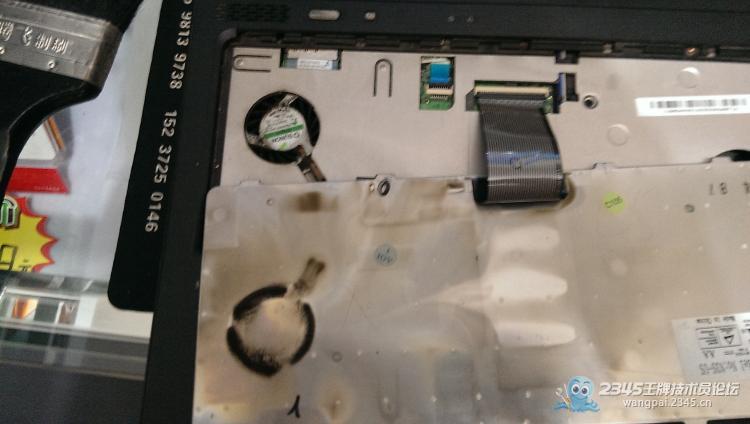

掀开键盘看到连接主板的数据线和一些灰尘

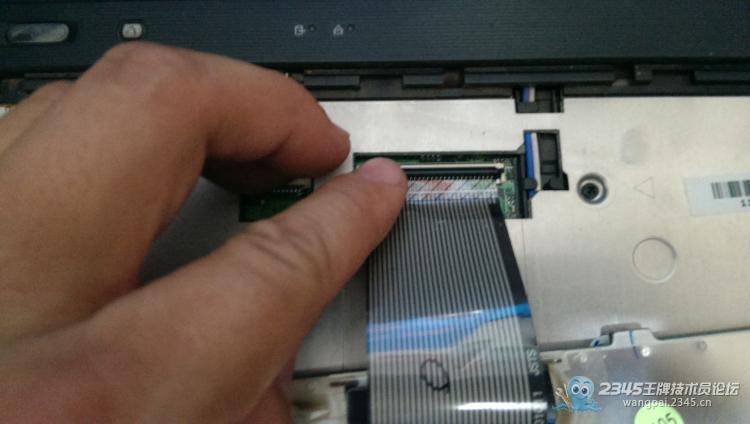

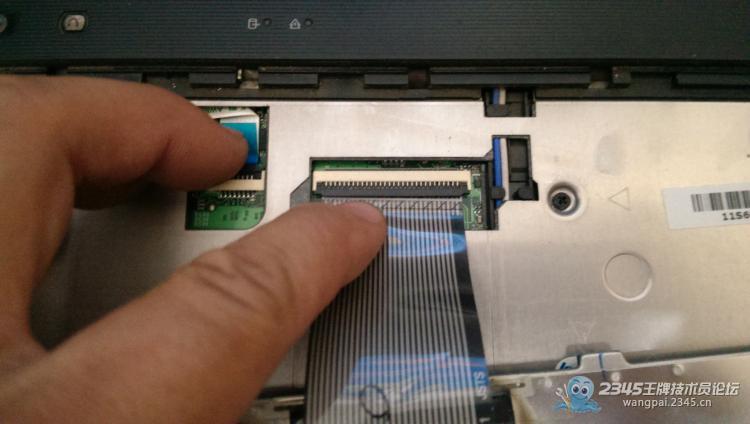

拆下键盘的数据线

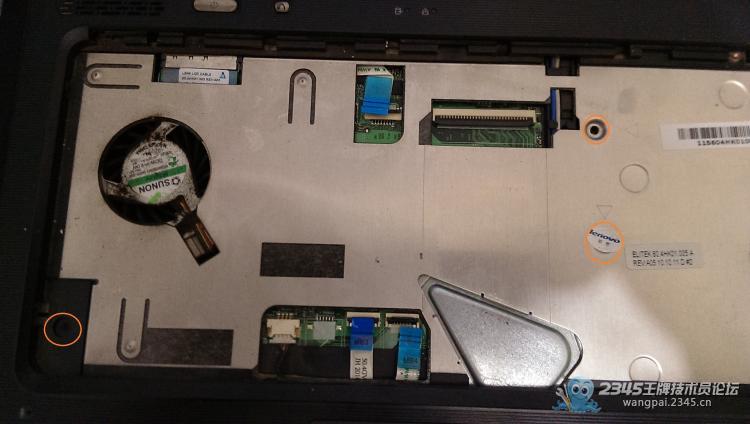

拆C面的时候,还需要把这三颗螺丝去下来,要不然也是折不下来C面的。图内圆圈标注的地方。仔细看。

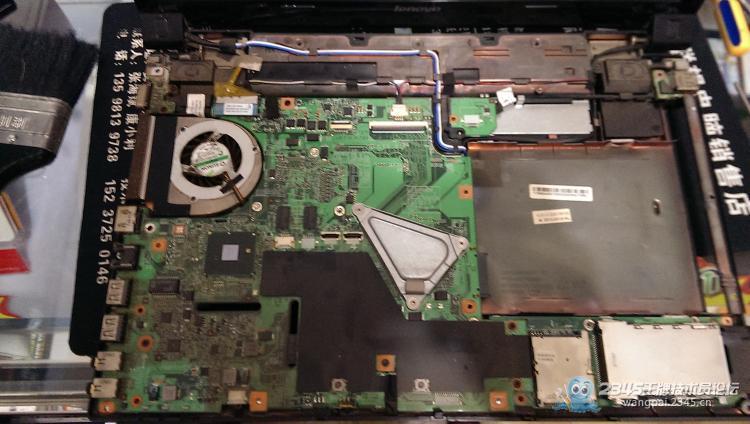

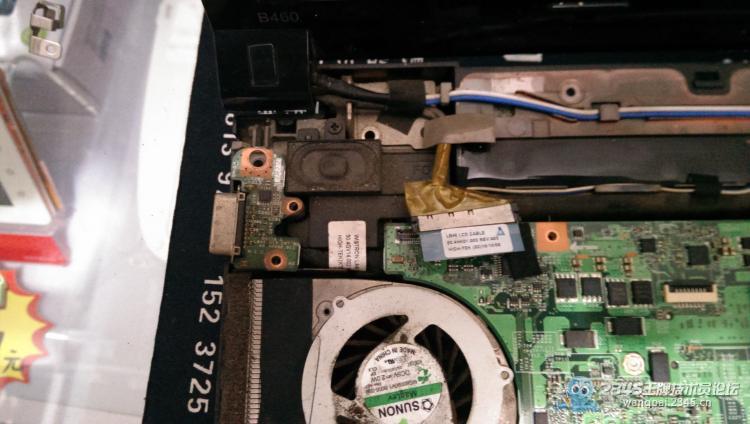

拆下来之后是主板和风扇

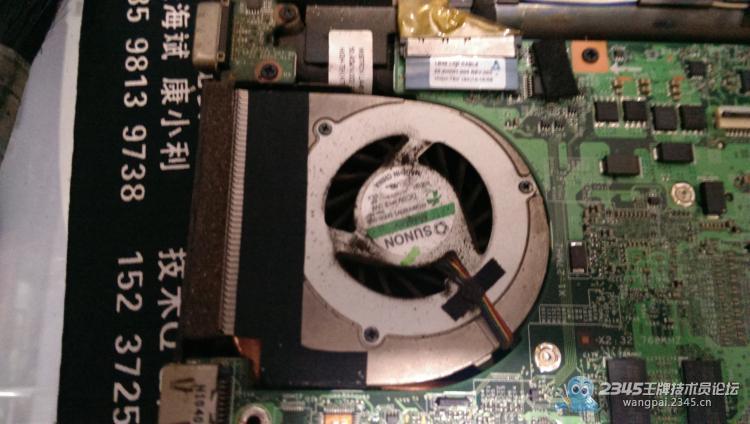

可以看到风扇上面的很脏,灰尘真是太多了。

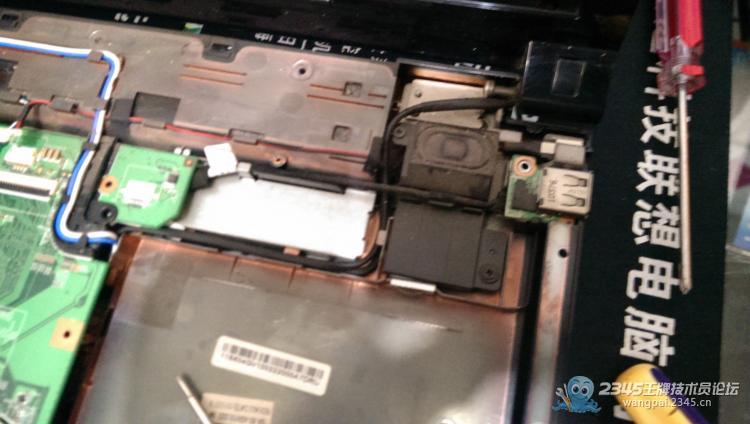

拆下主板之前需要去掉左侧的VGA接头和右侧的USB接品线

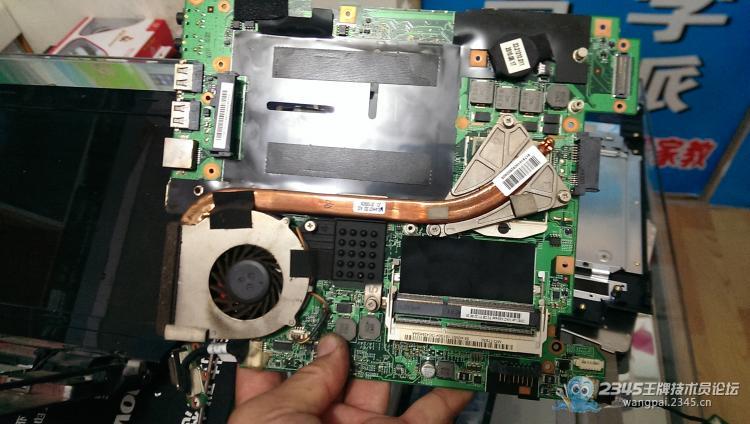

去下主板之后把主板翻过来来一张

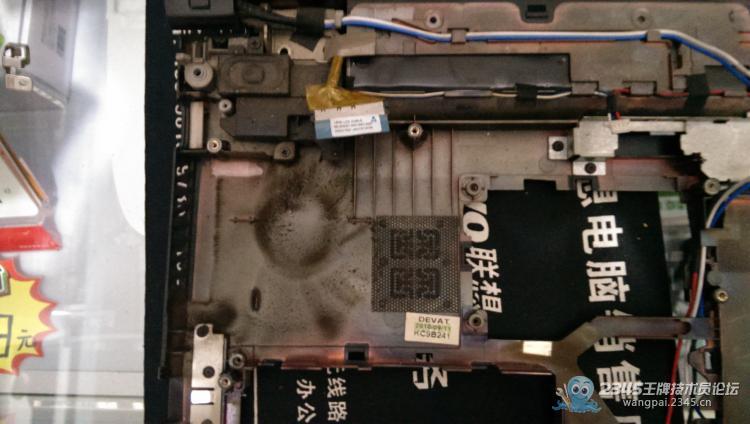

去掉主板以后,在风扇下面的D壳上也有好多灰尘,来一张
全部清理完成以后,反过来安装一次就可以重新安装好笔记本了。
